1. 简介

1.1 功能概述

甘特图视图 是一种以时间轴形式展示数据的视图类型。通过横向条形图展示任务的开始时间、结束时间和持续周期，帮助用户直观查看项目进度、任务安排及整体时间规划。

1.2 应用场景

项目进度管理：追踪各项任务的排期与完成度，识别项目延期风险。
生产计划排程：可视化展示各生产工序的时间占用，优化资源分配。
资源预约调度：管理场地、设备或人力资源的预订时段，避免资源冲突。

1.3 前提条件

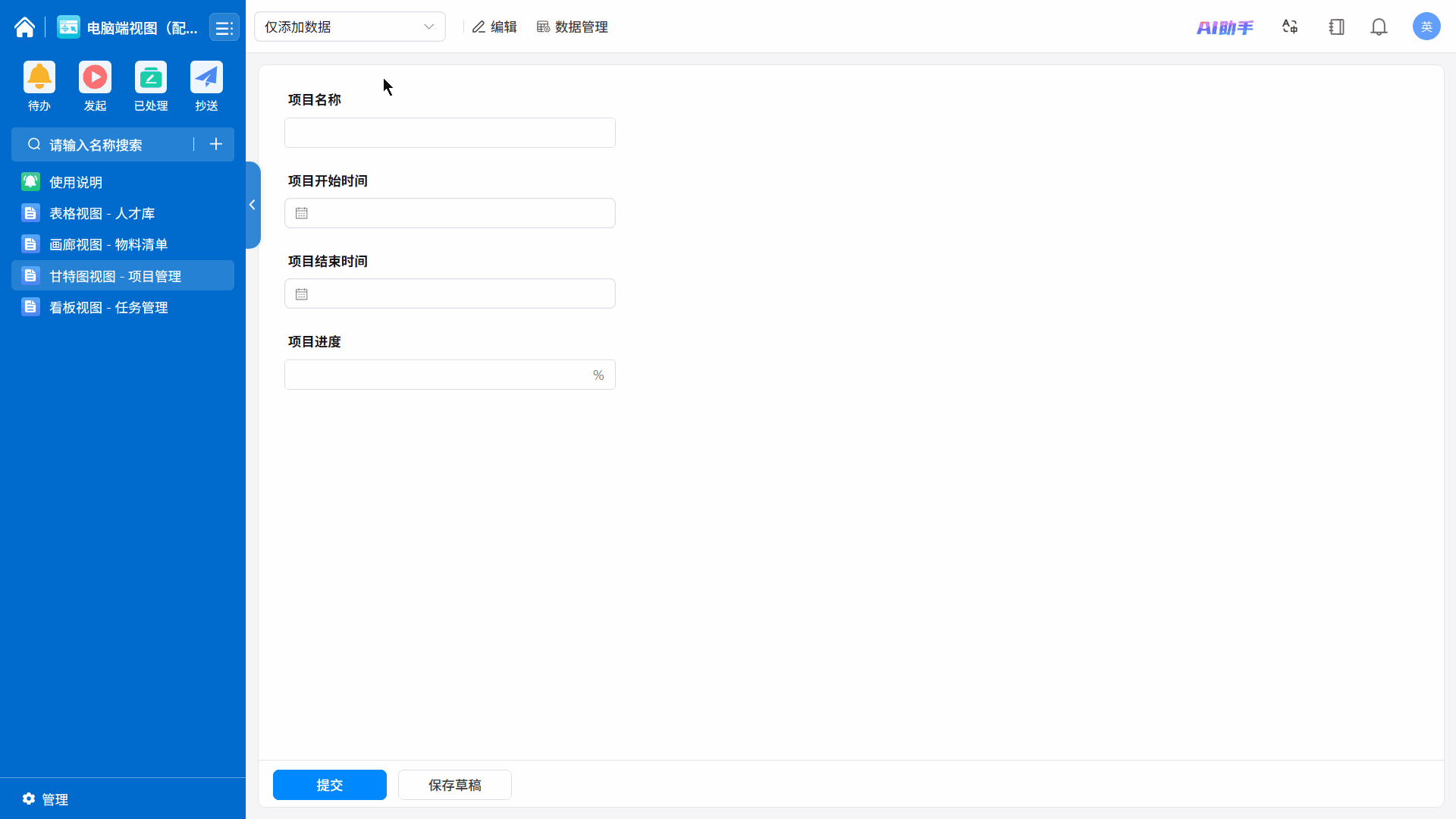

使用甘特图视图前，需在表单中配置开始时间和结束时间字段，并录入相关数据，才能正常生成甘特图展示效果。

2. 设置入口

创建视图支持以下两种方式：

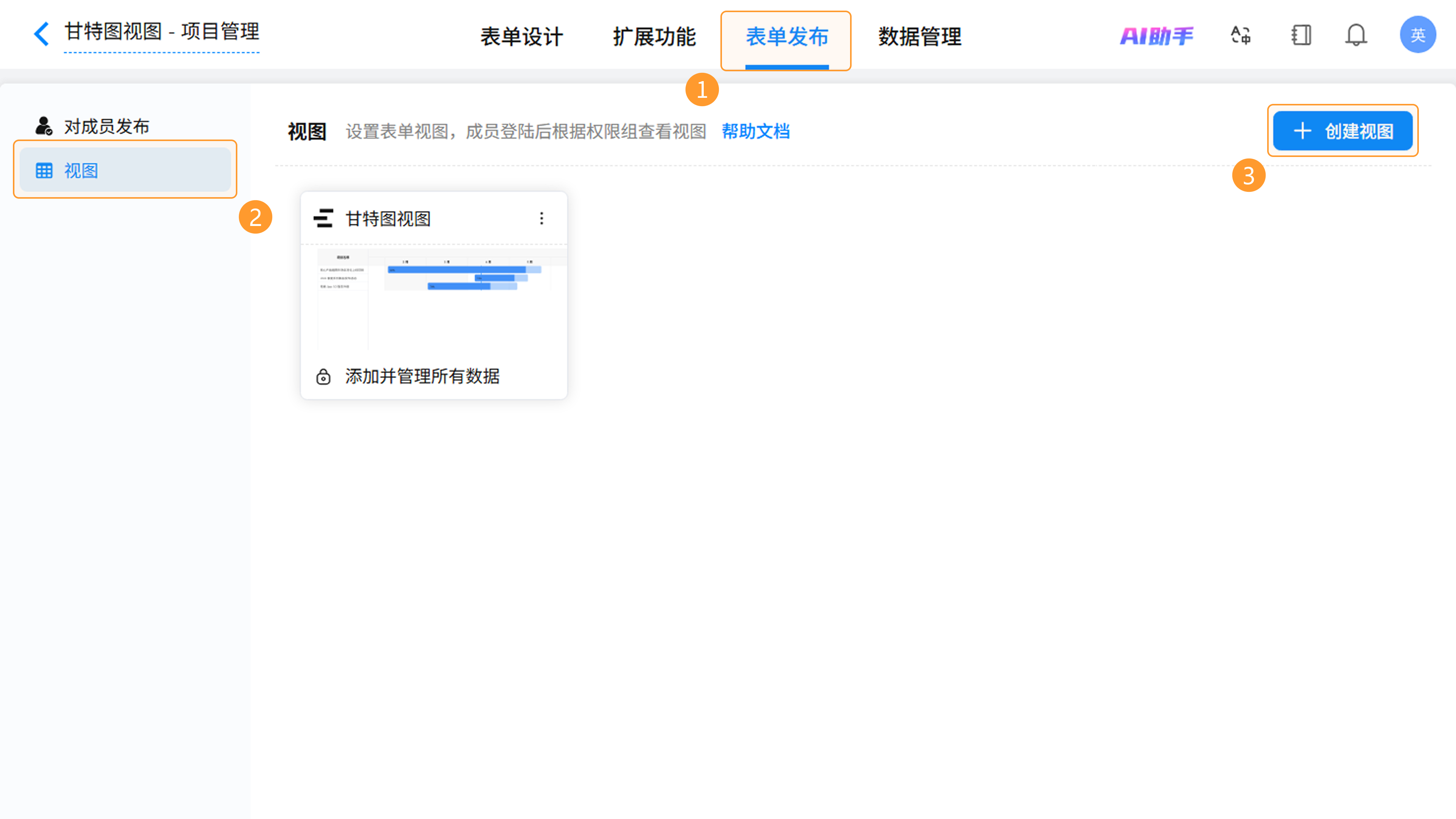

方式一 ：进入表单编辑页，在「表单发布 >> 视图」处点击 「 + 创建视图」 。

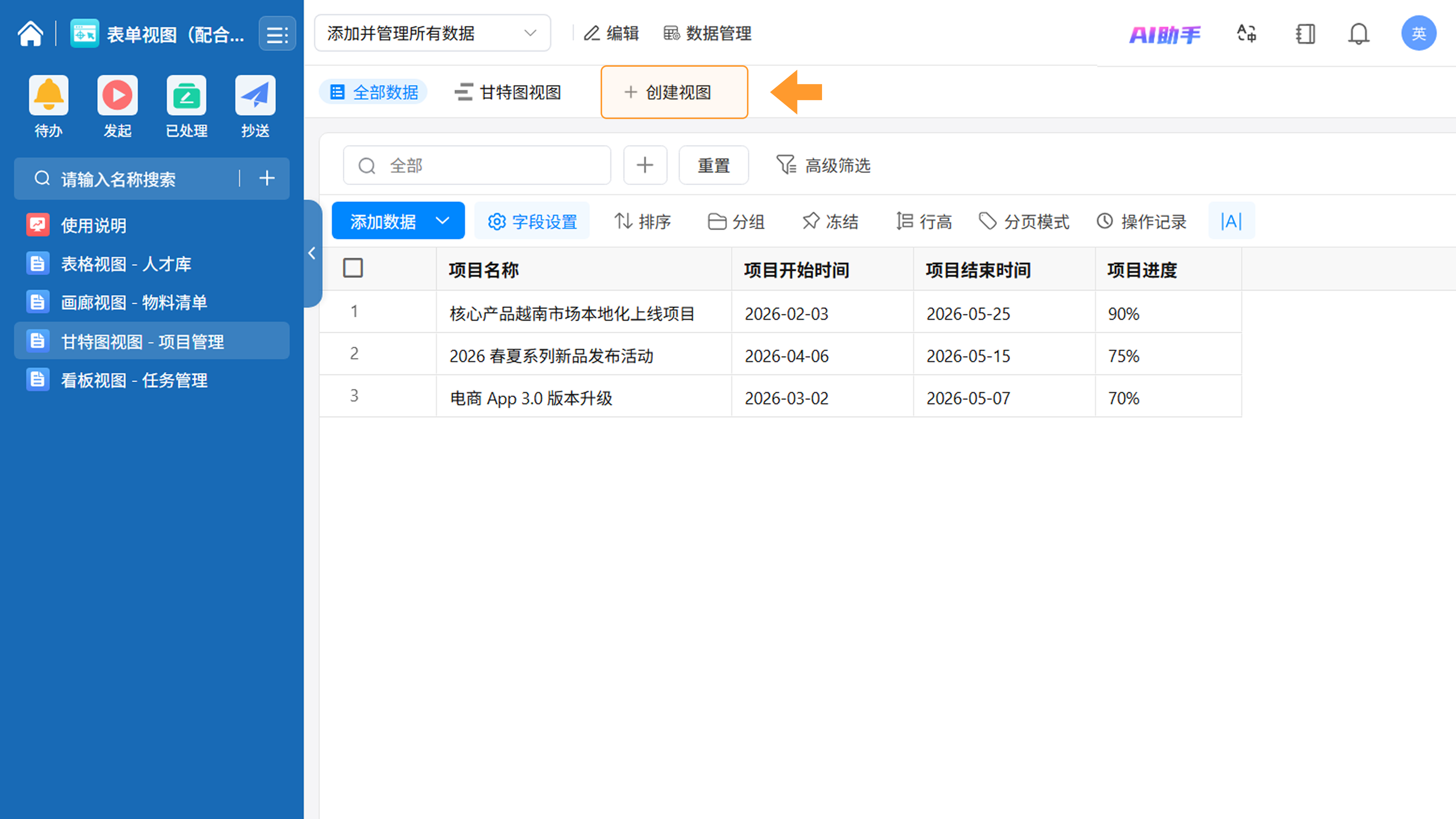

方式二 ：在应用中选中目标表单，点击表单数据页面顶部的 「+ 创建视图」 进入设置页面。

3. 设置视图

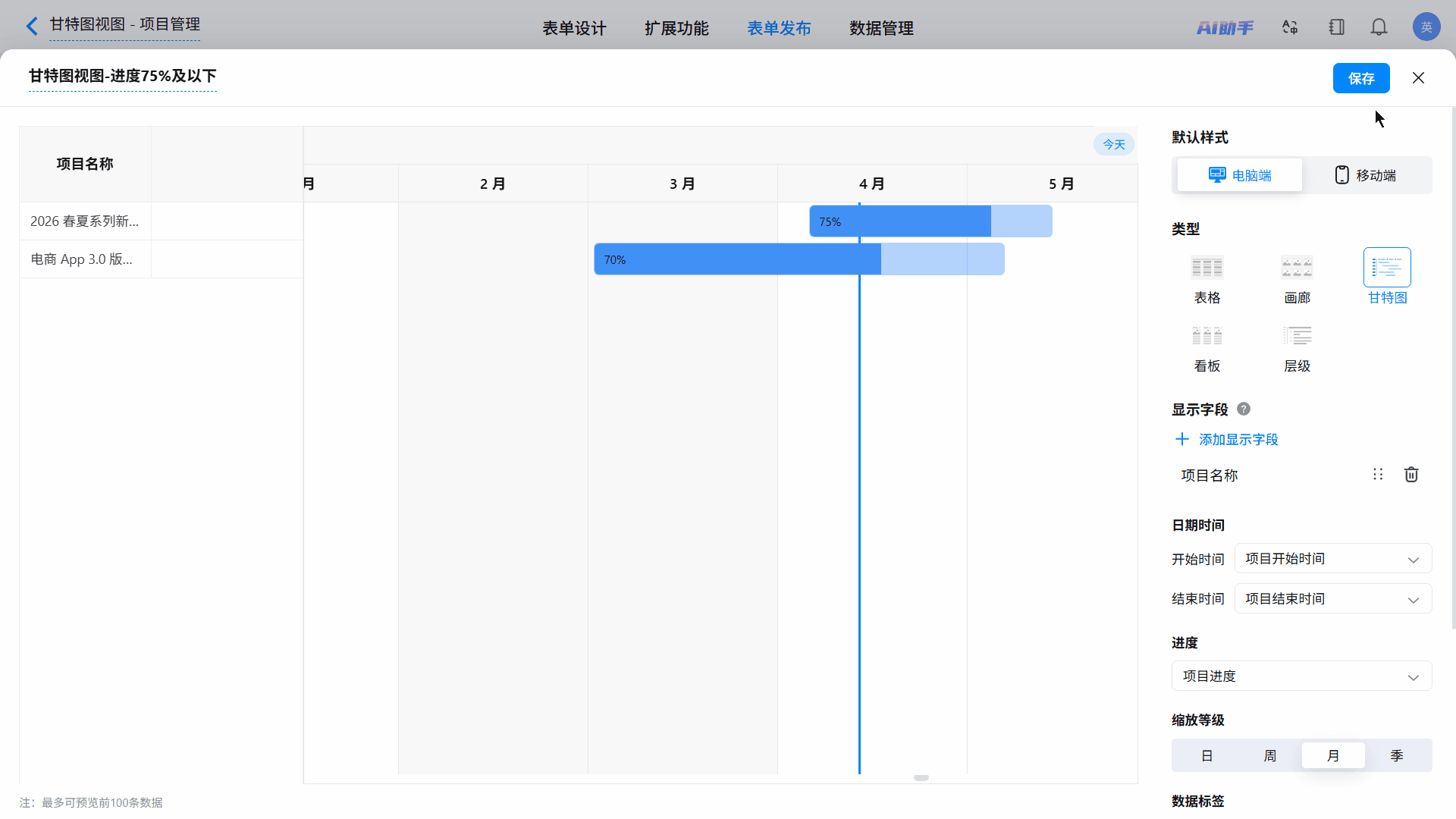

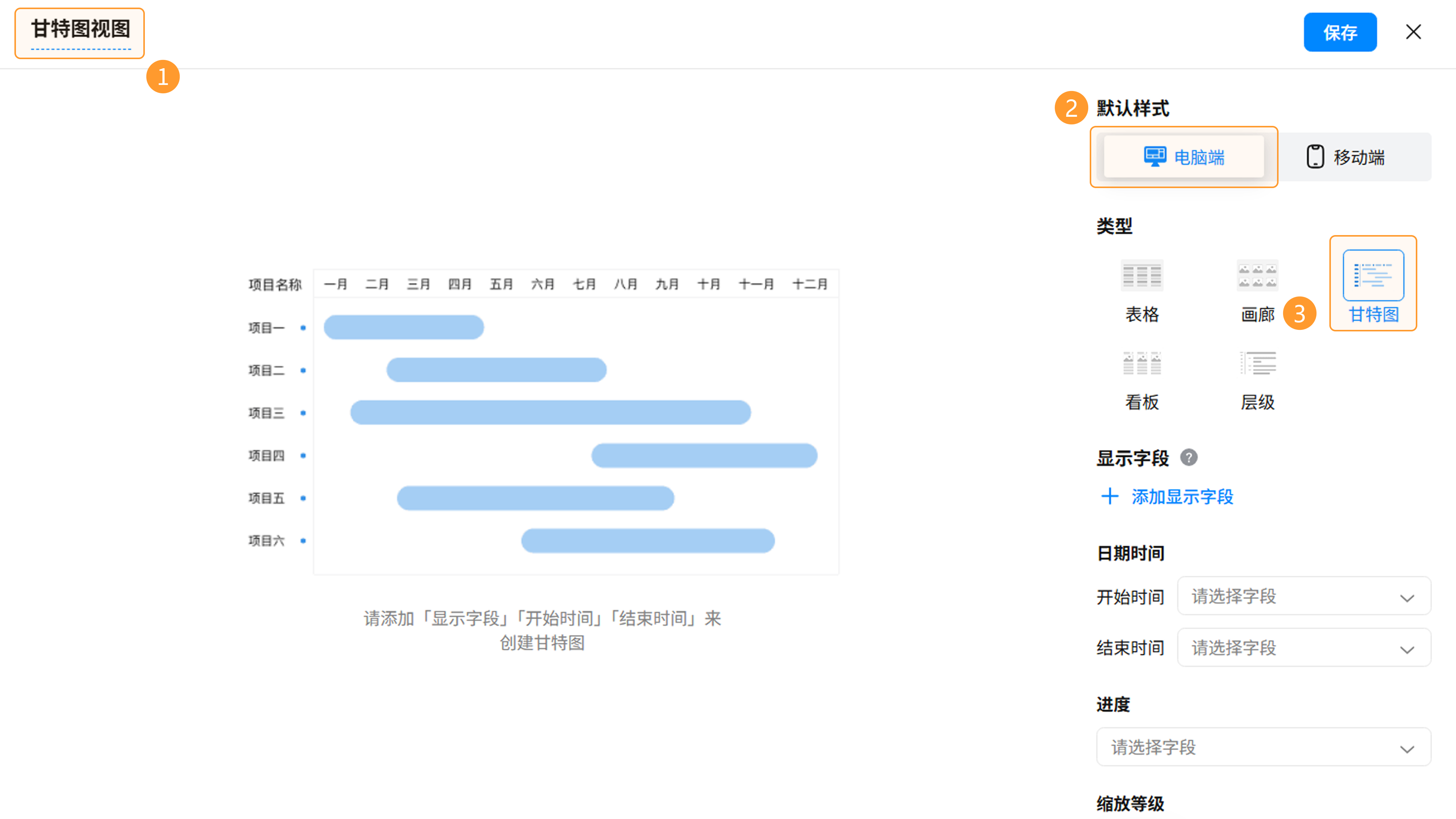

3.1 基础设置

新建视图后，在配置面板中完成以下基础属性设置：

视图名称 ：在页面左上角修改视图名称（比如“甘特图视图”）。
设备端 ：在「样式」中选择「电脑端」。
视图类型 ：在「类型」中选择「甘特图」。

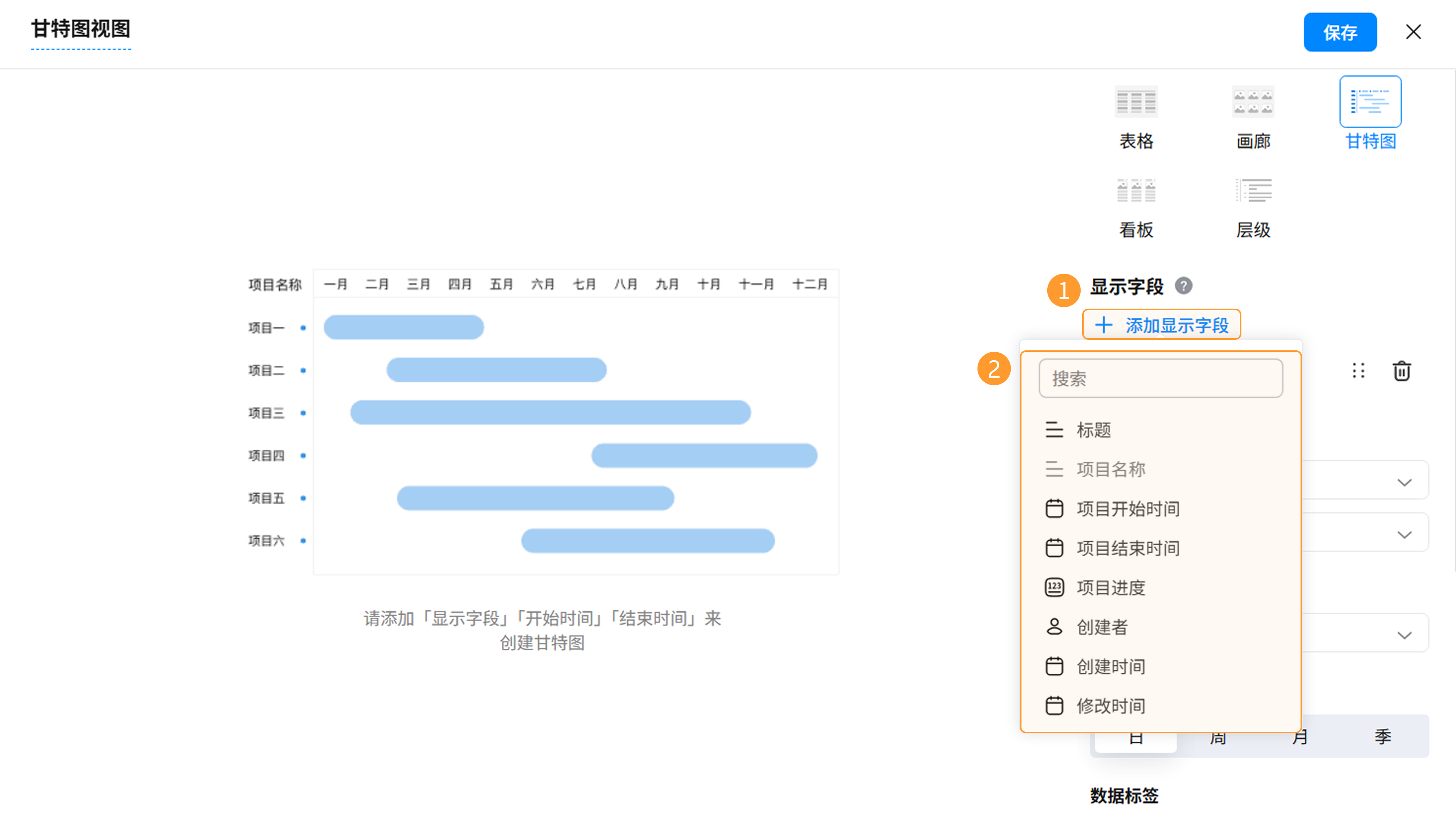

3.2 显示字段

显示字段用于定义甘特图左侧列表中展示的表单信息。

字段选择 ：点击「+ 添加显示字段」，添加需要展示的字段。
字段排序与删除 ：支持拖拽调整字段显示顺序，或点击删除图标移除字段。

完成配置后，所选字段将在甘特图左侧列表中展示。

注意：
1）甘特图不支持显示「关联查询」与「选择数据」字段。
2）如果表单包含多个子表单，显示字段、时间字段、进度字段和数据标签必须来源于主表或同一个子表单，不支持跨表取值。例如，若已添加了“子表单1”的字段，则无法再添加“主表”或“子表单2”的字段。

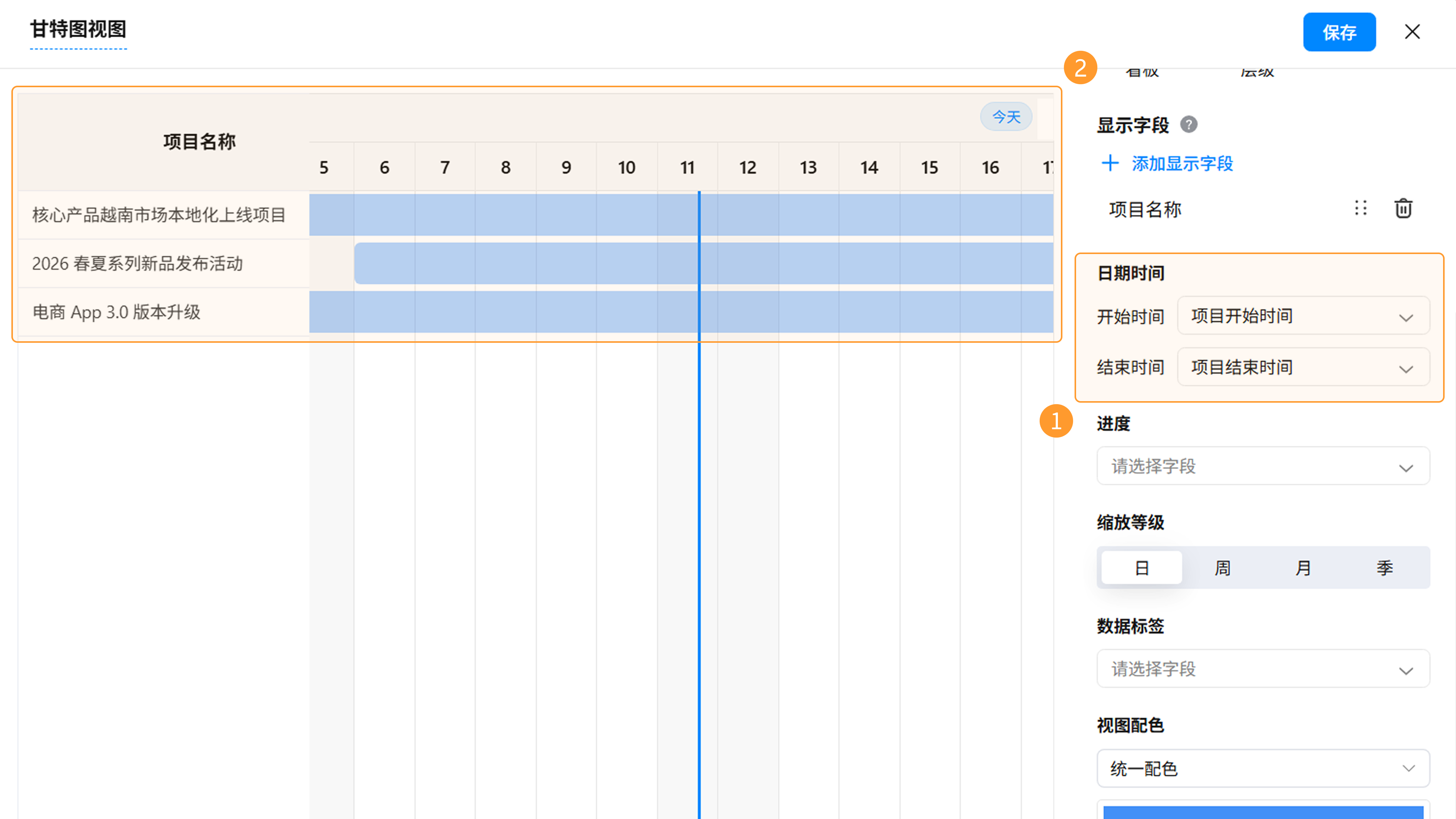

3.3 日期时间

甘特图通过开始时间和结束时间确定任务周期。配置规则：

开始时间和结束时间必须选择表单内的 日期时间 字段，且字段格式不可为“年”或者“年月”。
开始时间和结束时间不能选择同一个字段。
开始时间不能晚于结束时间。
两个字段均有值时，数据才能正常显示在甘特图中。

完成配置后，系统将在时间轴中展示对应的数据周期。

注意：开始时间和结束时间字段必须与显示字段来源一致。

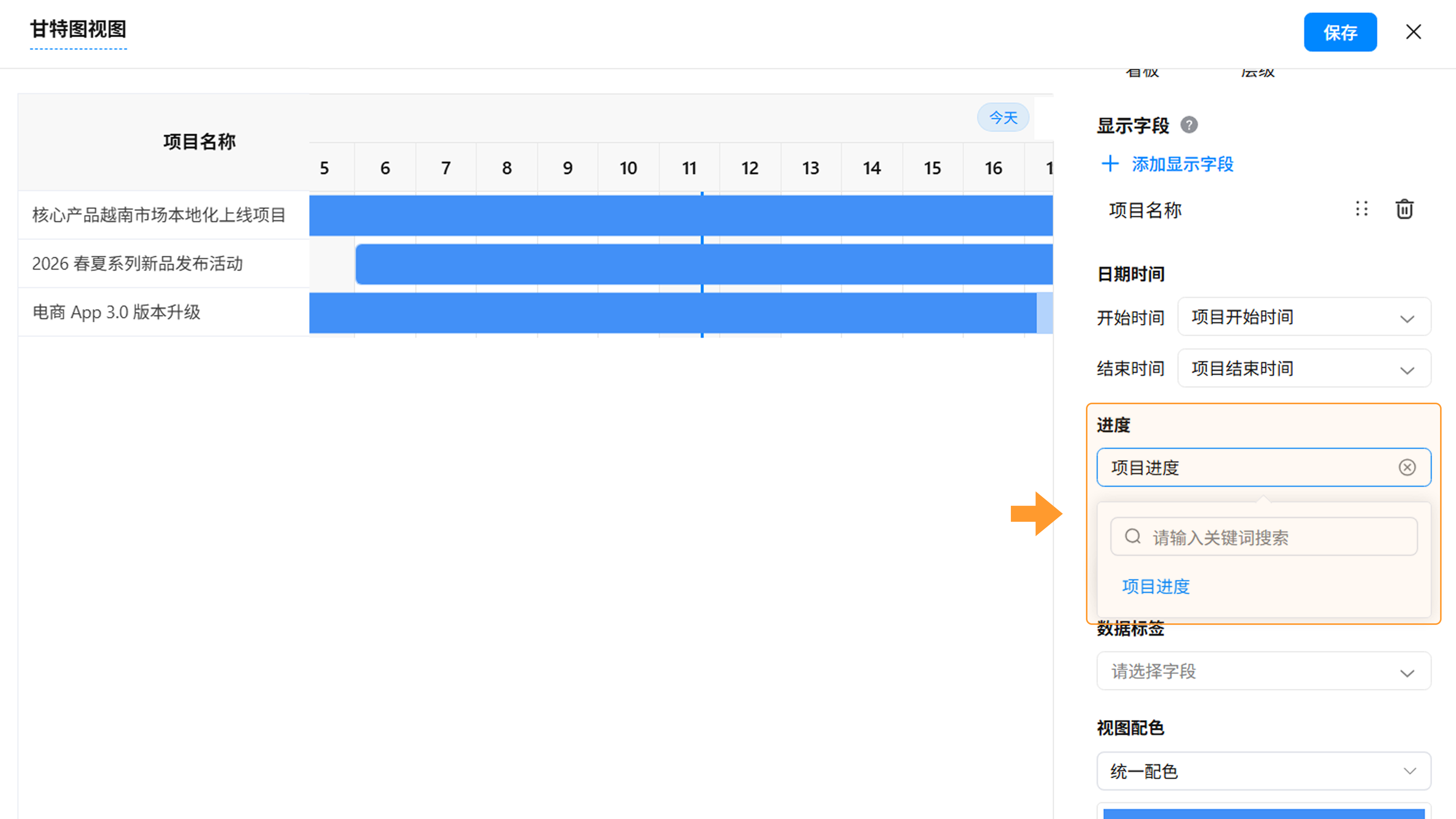

3.4 进度

进度字段用于展示任务完成情况。

字段类型 ：仅支持选择「数字输入框」字段。
交互效果 ：当鼠标悬浮于任务条形图上，弹出框将显示具体的进度数值。

完成配置后，系统将通过颜色深浅展示任务的完成情况。

注意：进度字段必须与显示字段来源一致。

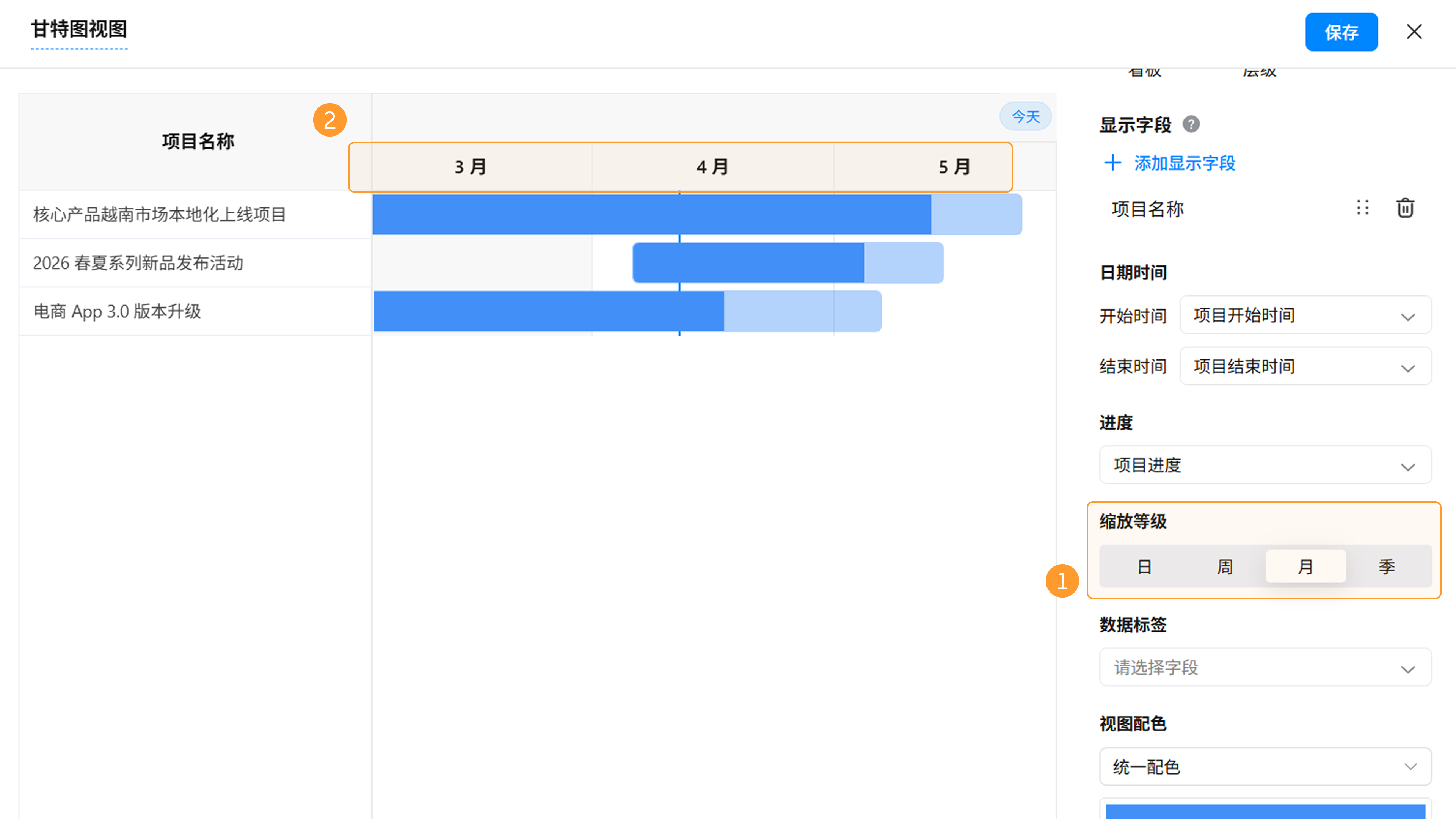

3.5 缩放等级

甘特图支持调整时间轴展示粒度，便于从不同时间维度审视项目分布。

支持的缩放等级包括：

日
周
月
季

完成设置后，甘特图将按照对应时间粒度展示数据。

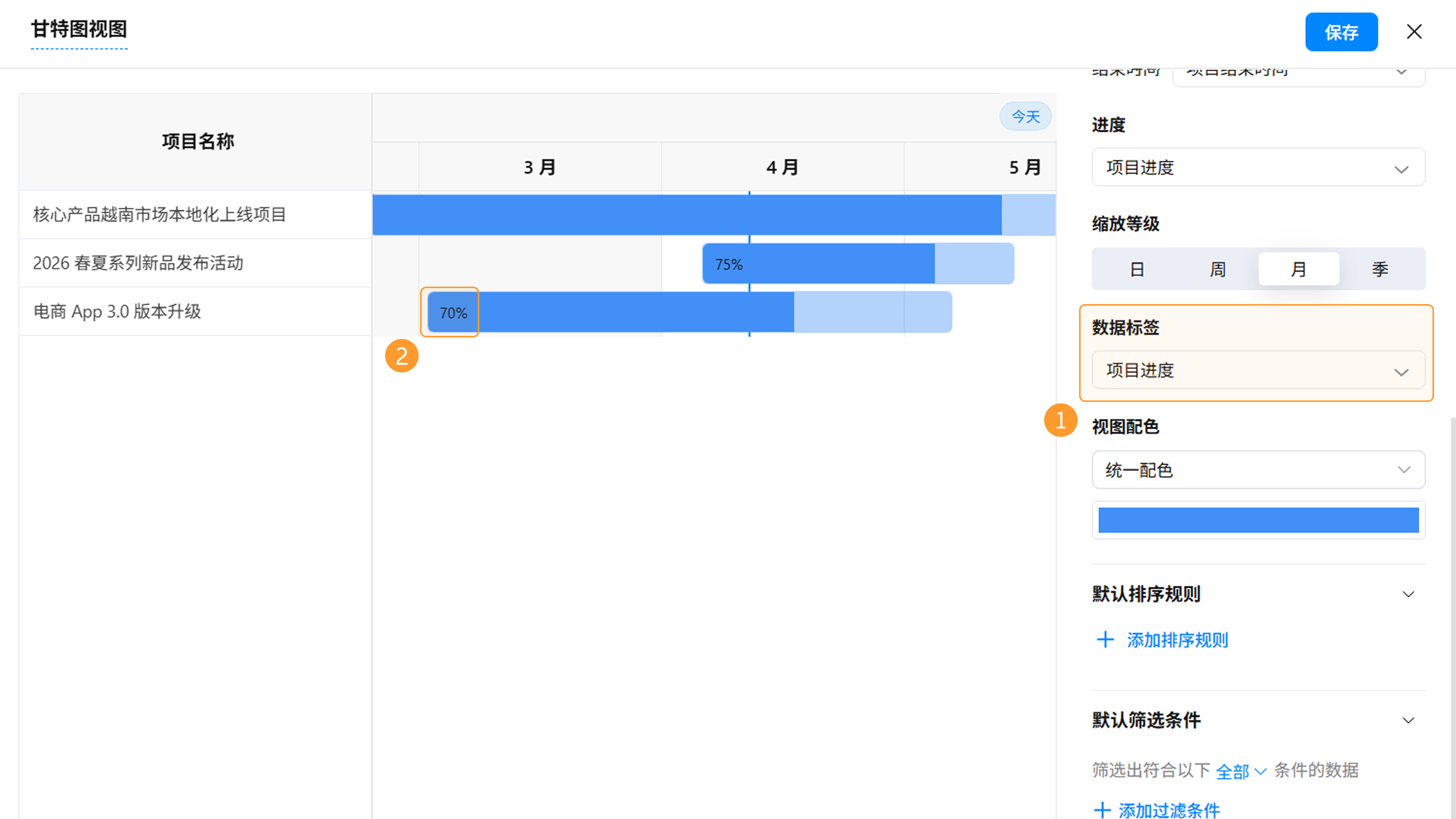

3.6 数据标签

数据标签用于在任务条形图上直接展示字段内容（如展示任务负责人或进度百分比）。支持的字段类型包括：单行文本、数字输入框、下拉框、单选框、流水号、日期时间、成员单选、部门单选及系统字段（创建人、创建时间、更新时间）。完成配置后，系统将在任务条形图上显示对应字段内容。

注意：数据标签字段必须与显示字段来源一致。

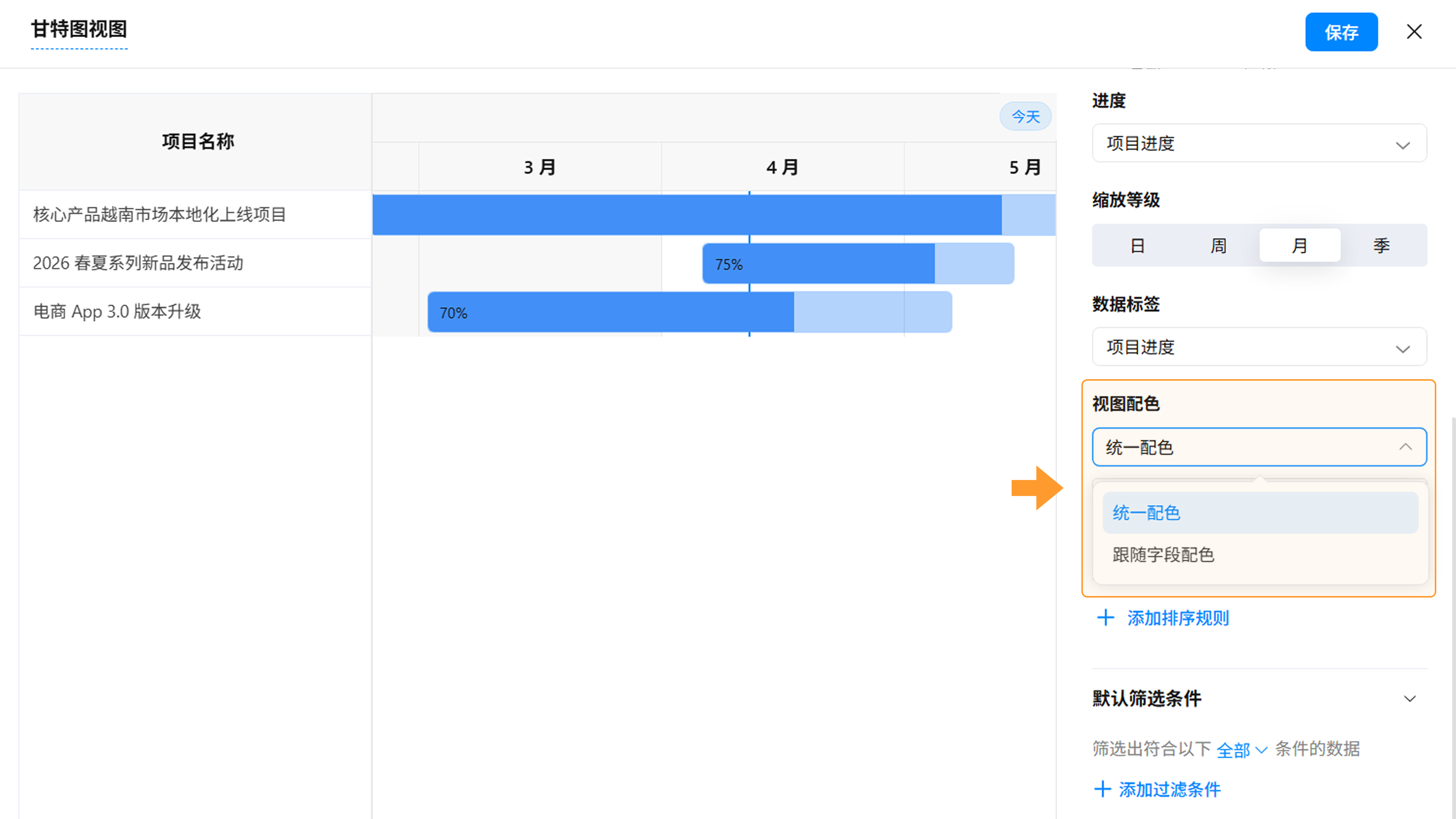

3.7 视图配色

英雄云提供以下两种配色方案以增强视觉区分：

统一配色 ：所有任务条形图使用统一颜色。支持选择系统预设颜色或自定义颜色。
跟随字段配色 ：根据所选字段（如“任务状态”）的选项颜色，为不同任务自动应用对应颜色。

完成配置后，可提升不同任务状态或类型的视觉区分度。

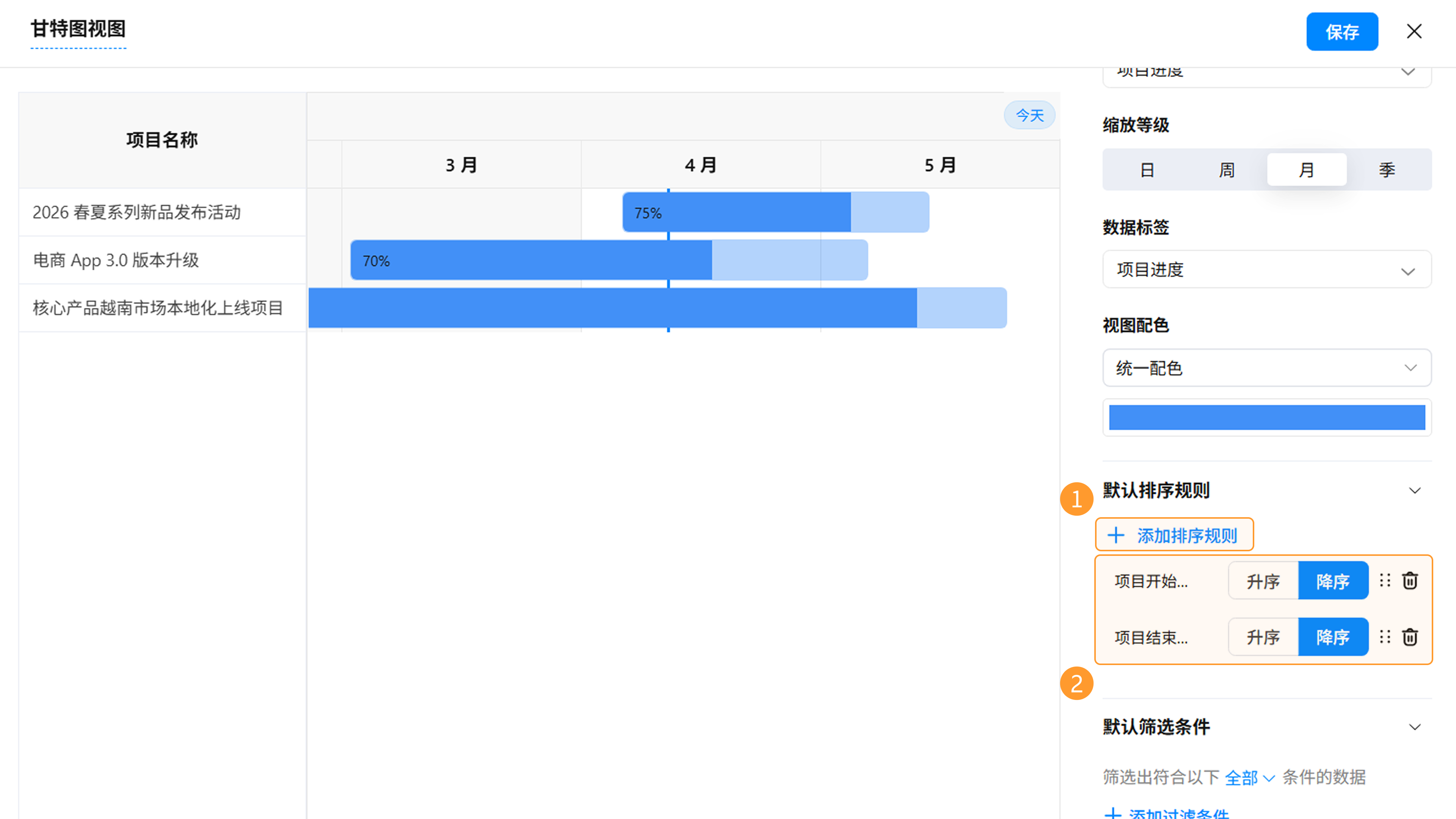

3.8 设置排序规则

点击「+ 添加排序规则」，可设置多个排序字段（如：按“项目开始时间”和“项目结束时间”降序排列）。支持通过拖拽调整规则优先级。

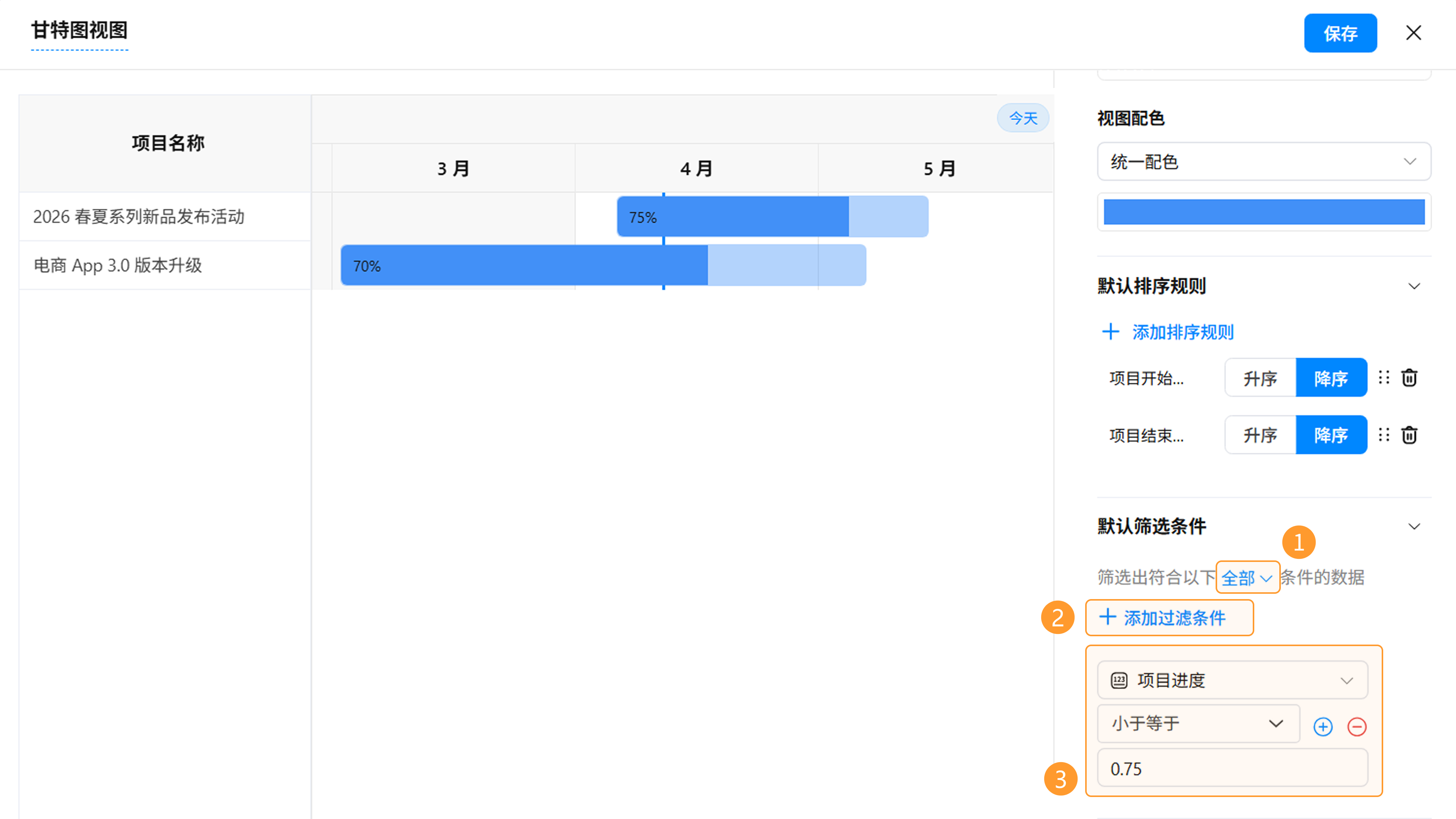

3.9 设置筛选条件

点击「+ 添加过滤条件」，设置默认筛选规则。当存在多个条件时，支持配置筛选逻辑：

全部：需同时满足所有条件。
任一：满足其中任一条件即可。

配置完成后，视图将仅展示符合特定业务要求（如：“项目进度小于等于75%”）的数据。

3.10 今日线

甘特图支持显示当前日期参考线（今日线），方便查看当前时间与任务计划的对应关系，及时识别可能延期或未开始的任务。

点击视图右上角的「今天」按钮，可快速定位到当前日期所在位置，便于查看当前时间节点附近的任务安排。

4. 视图保存与查看

4.1 保存与设置使用范围

甘特图视图设置完成后，点击「保存」按钮。

4.1.1 首次保存设置

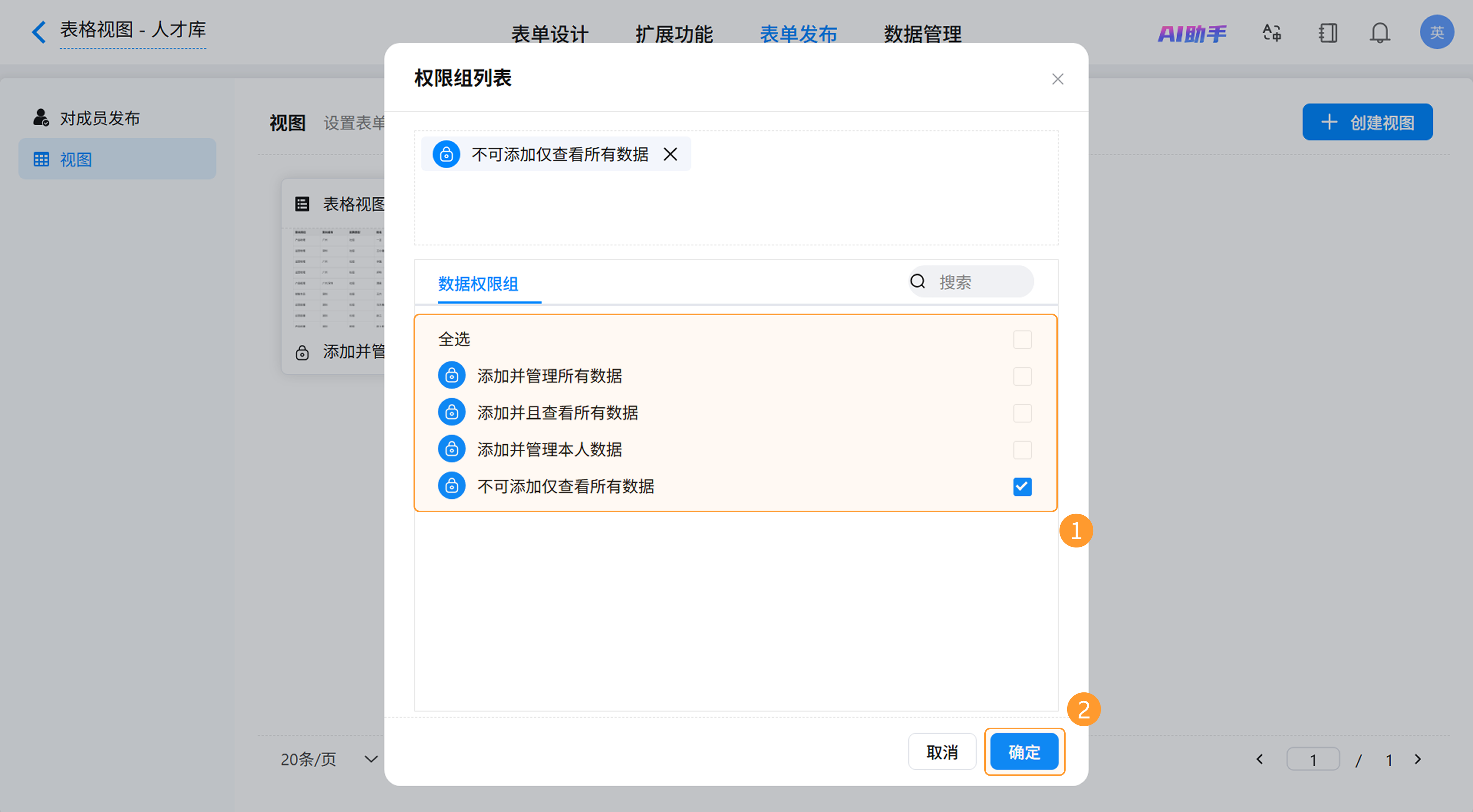

首次保存视图时，系统将自动弹出「使用范围」设置窗口。用户可选择允许查看该视图的权限组。

4.1.2 未设置权限组时的处理

若当前表单尚未配置权限组，可先完成对成员发布设置，再为视图指定使用范围。

1）进入「表单发布 >> 对成员发布」页面。

2）点击「+ 表单权限」创建权限组。

3）完成配置后，返回「表单发布 >> 视图」，通过「更多（⁝）>> 使用范围」重新选择权限组并保存。

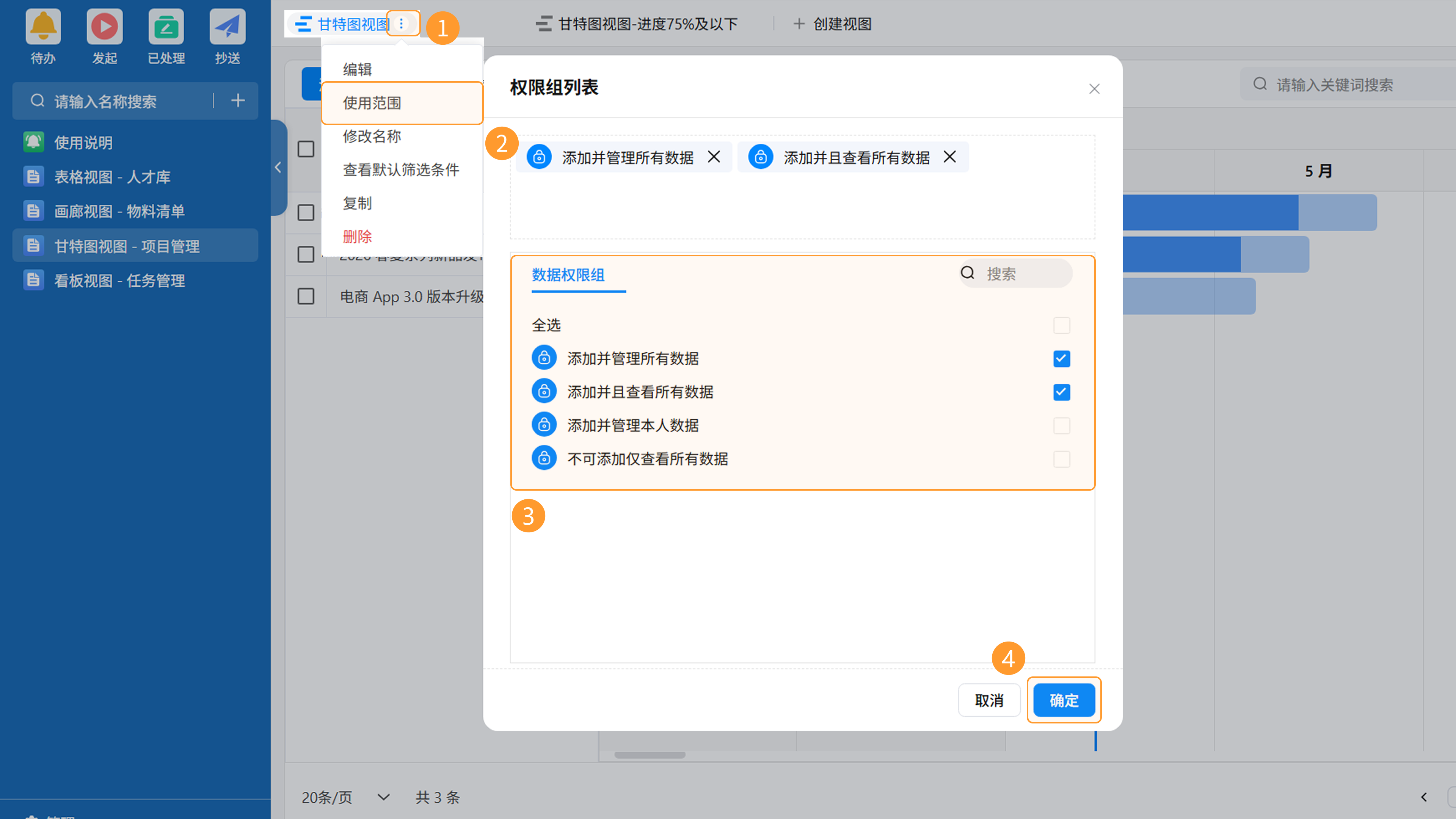

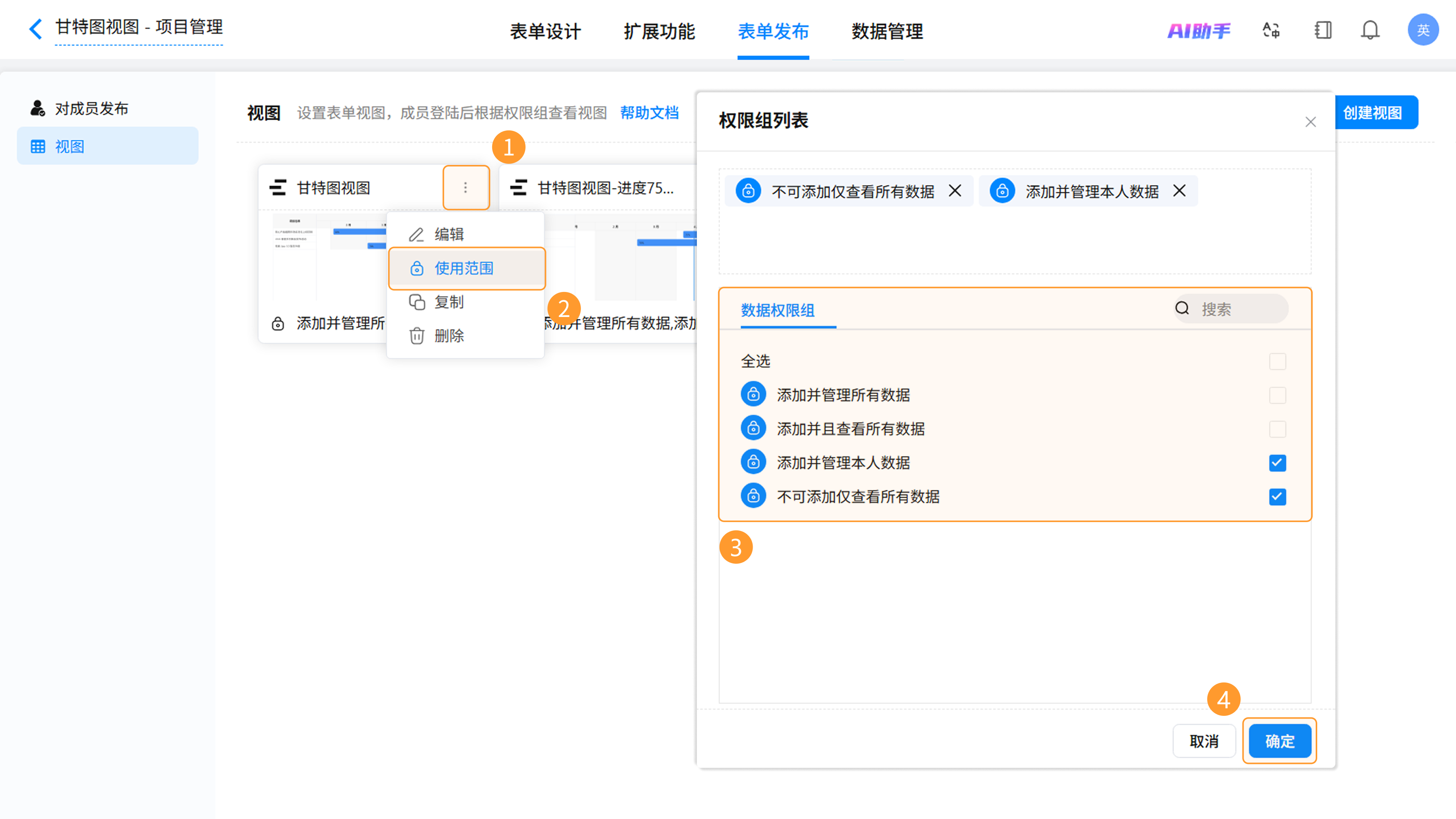

4.1.3 修改已有的使用范围

如需调整已创建视图的使用范围，可通过以下任一路径进行修改：

路径一（后台） ：在表单编辑页面的「表单发布 >> 视图 >> 更多（⁝） >> 使用范围」中修改。
路径二（前端） ：在表单视图查看页面的「视图名称 >> 更多（⁝） >> 使用范围」中修改。

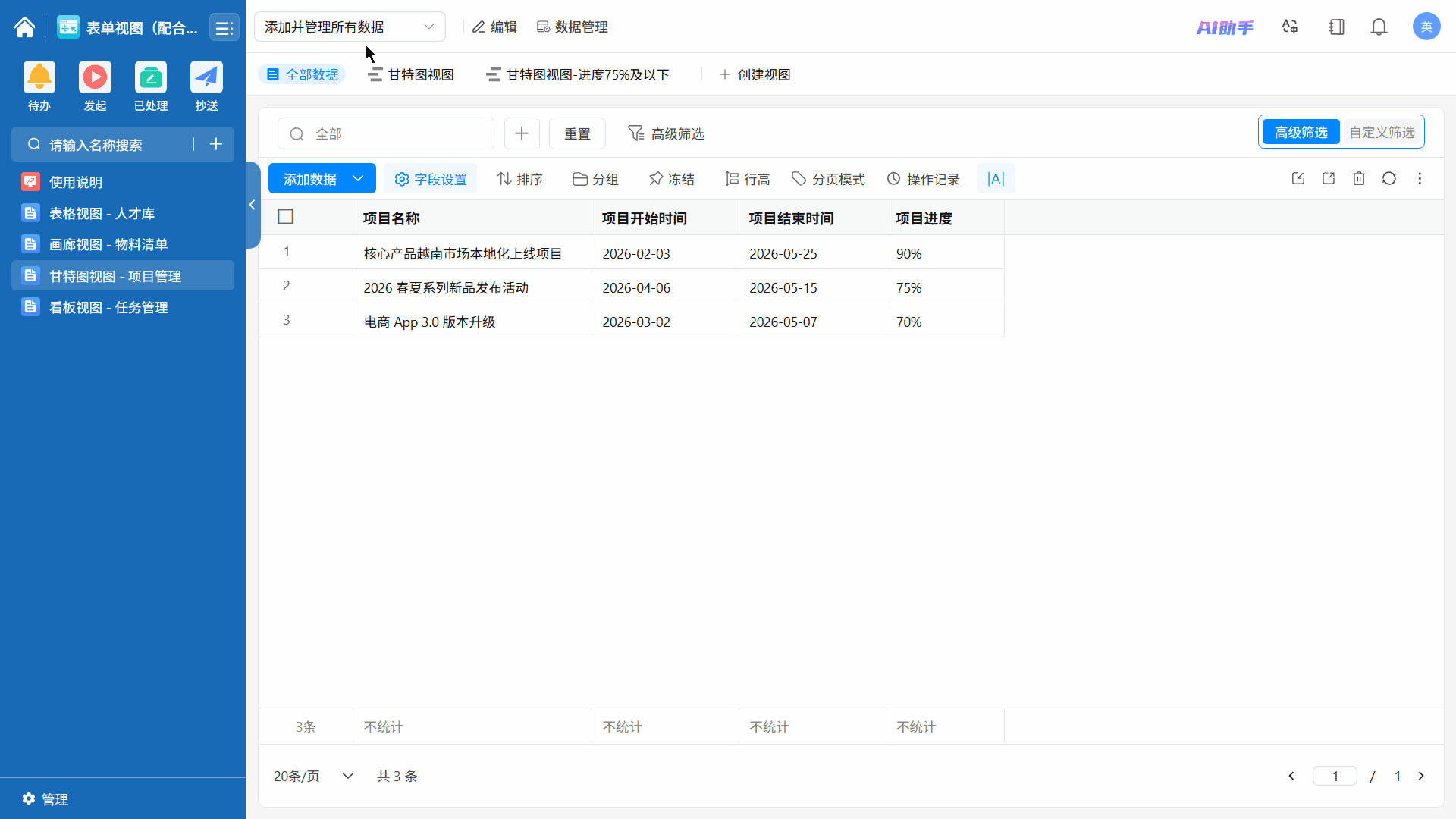

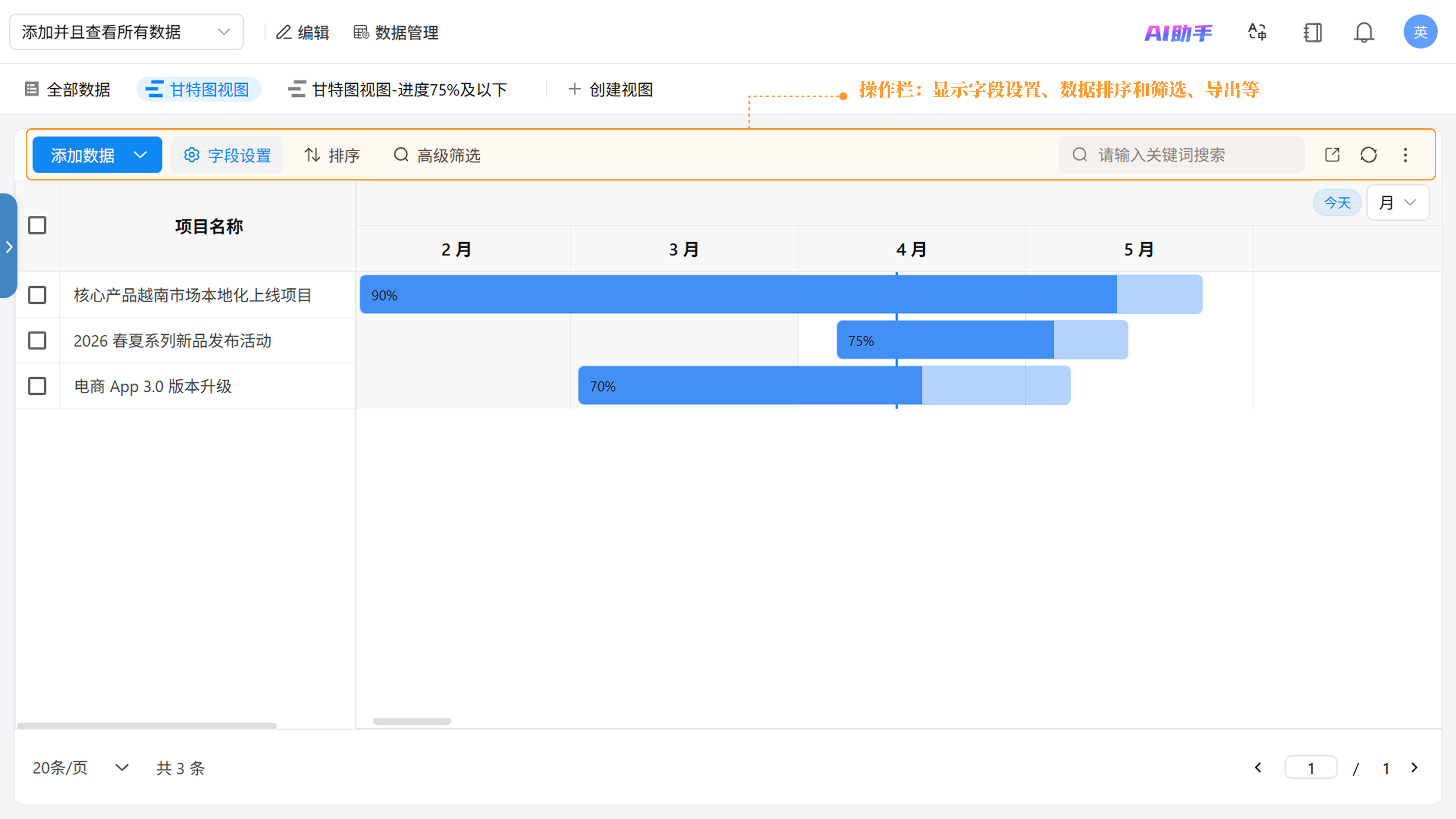

4.2 成员查看视图

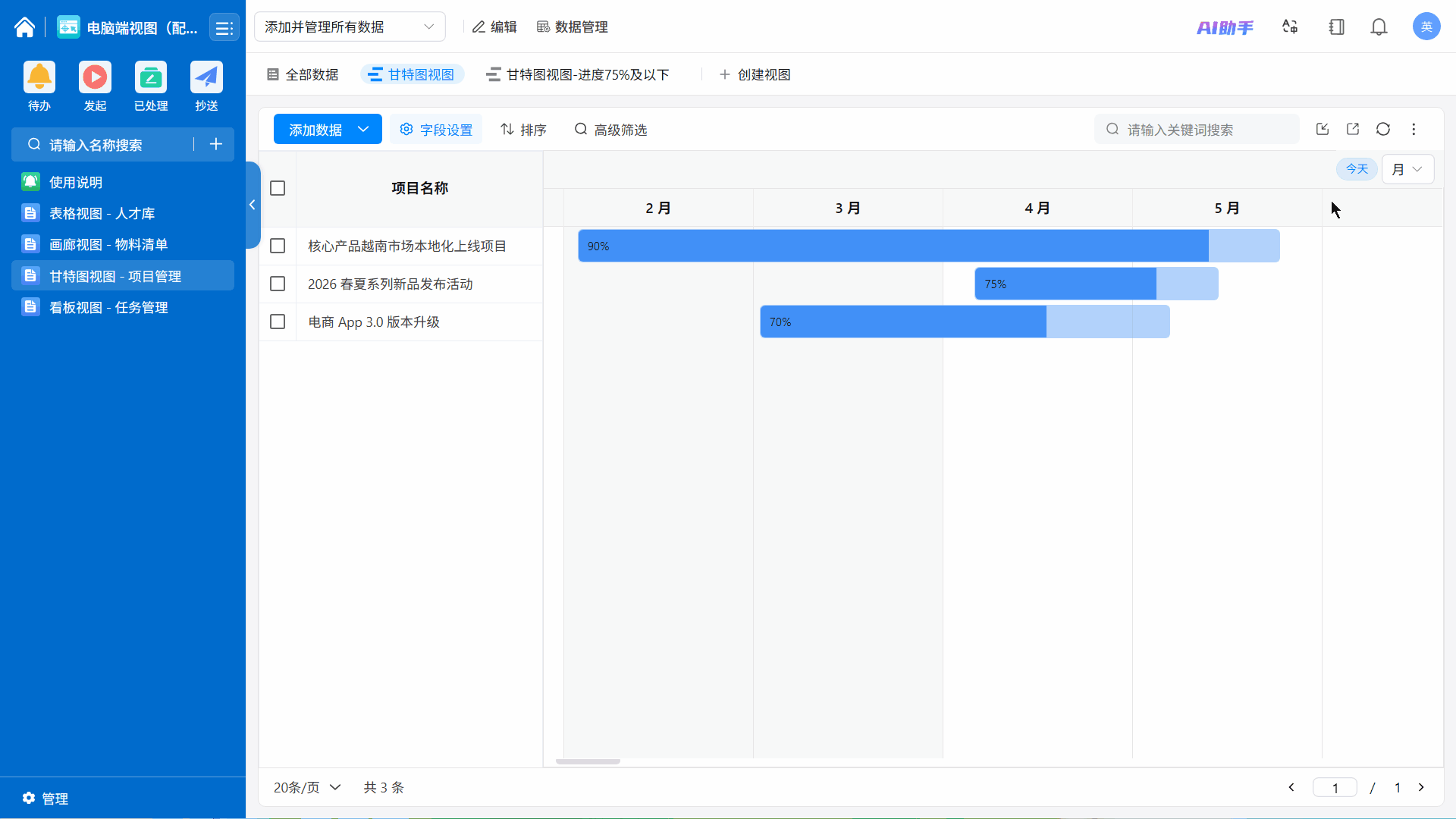

成员进入甘特图视图后，可根据自身权限查看任务的时间安排和进度信息，并支持切换时间轴的显示粒度，包括：日、周、月、季，以满足不同时间范围的查看需求。

5. 注意事项

视图的使用范围受「权限组」限制，若成员不在选定的权限组内，将无法在表单页面看到该视图。
若成员没有对应字段的查看权限，即使该字段已添加到视图中，也无法查看字段内容。
删除甘特图视图仅会移除当前展示方式，不会删除表单中的实际数据。
如果使用子表单字段，则显示字段、开始时间、结束时间、进度字段和数据标签必须来源于同一个子表单，不能跨主表和多个子表单同时取值。
开始时间和结束时间必须同时存在，数据才能正常显示在甘特图中。
